 Oggetto del messaggio: Idea modifica disco freno Post.
MessaggioInviato: 04/12/2019, 10:32
Non connesso
4000rpm
4000rpm

Iscritto il: 12/10/2019, 16:37
Messaggi: 1
Vero Nome: Daniele
Moto: Dragster LH44

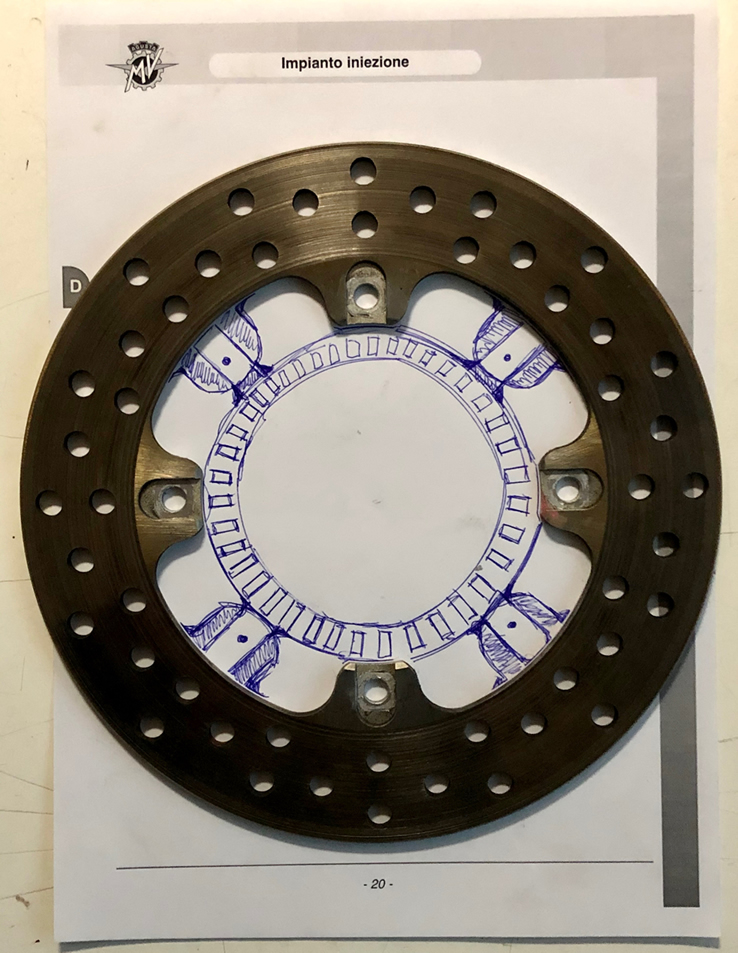

Siccome mi fa incazzare usare le copie di serraggio corretta e rompere un bullone pensevo una modifica di questo tipo.
Sfalsando gli attacchi al disco da quelli della ruota fonica creando 4 supp. sul disco freno.
A lucidare me la cavo ma nel disegno sono una frana ma spero di rendere l'idea.
Se il disco risultasse un po più pesante, inseriamo qualche bullone in Titanio !!!


Allegati:
Idea_Disco_Freno.jpg [ 420.14 KiB | Osservato 1378 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 04/12/2019, 20:32
Non connesso
4000rpm
4000rpm

Iscritto il: 13/02/2013, 20:44
Messaggi: 55
Vero Nome: Enrico
ma a che serve?


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 04/12/2019, 21:06
Non connesso
Rev limiter
Rev limiter

Iscritto il: 17/08/2013, 17:47
Messaggi: 20289
Località: CESENA
Vero Nome: FIODOR
Moto: MV F3 800 EAS
a non rompere i bulloni e stringere a manetta senza spaccare tutto 8)


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 04/12/2019, 21:08
Non connesso
8000rpm
8000rpm
Avatar utente

Iscritto il: 11/02/2011, 14:21
Messaggi: 2004
Vero Nome: Andrea
Moto: B4 312rr Me.Ta.
dalcingarage ha scritto:
Siccome mi fa incazzare usare le copie di serraggio corretta e rompere un bullone pensevo una modifica di questo tipo.
Sfalsando gli attacchi al disco da quelli della ruota fonica creando 4 supp. sul disco freno.
A lucidare me la cavo ma nel disegno sono una frana ma spero di rendere l'idea.
Se il disco risultasse un po più pesante, inseriamo qualche bullone in Titanio !!!

sul disco freno non puoi aggiungere nulla
Andrebbe "semplicemente" rifatta dal pieno la piastra di supporto con 8 asole, 4 a servizio del freno come le attuali più 4 aggiunte per fissare la ruota fonica

_________________
Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 04/12/2019, 21:29
Non connesso
Rev limiter
Rev limiter

Iscritto il: 17/08/2013, 17:47
Messaggi: 20289
Località: CESENA
Vero Nome: FIODOR
Moto: MV F3 800 EAS
sicuro

Tagio? :eek:


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 04/12/2019, 23:43
Non connesso
8000rpm
8000rpm
Avatar utente

Iscritto il: 11/02/2011, 14:21
Messaggi: 2004
Vero Nome: Andrea
Moto: B4 312rr Me.Ta.
Lo ha scritto il guru su FB in risposta a Daniele in merito alla rottura del bullone che regge il disco e la ruota fonica
quando non c'era la ruota fonica il bullone fissava solo il disco alla flangia ed era ovviamente pieno
per fissare la ruota fonica li hanno bucati e filettati ma quindi indeboliti e il guru scrive "bastava rifare la flangia con 8 punti di attacco invece che 4, 4 per il disco e stesse viti vecchie e 4 per la ruota fonica per tutti i modelli dal 2013 in avanti, fine delle trasmissioni"
E io lo credo!

_________________
Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 14/12/2019, 12:17
Non connesso
8000rpm
8000rpm
Avatar utente

Iscritto il: 11/02/2011, 14:21
Messaggi: 2004
Vero Nome: Andrea
Moto: B4 312rr Me.Ta.
la panigale spagnola col perno ruota rotto ci permette di vedere la soluzione ducati al problema "come fissare la ruota fonica" cioè utilizzare direttamente il disco posteriore.
Immagine

Immagine

_________________
Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 14/12/2019, 17:00
Non connesso
8000rpm
8000rpm

Iscritto il: 25/03/2015, 17:53
Messaggi: 1767
Località: Firenze
Vero Nome: Ferruccio
Moto: F3 675 2014/RS250 95
Un'altra idea potrebbe essere quella di farsi produrre dischi freno già comprensivi di ruota fonica nel loro disegno... Lo spazio ci sarebbe

_________________
GAS è il contrario di SAG, bisogna chiudere il SAG e aprire il GAS!!!


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 15/12/2019, 11:23
Non connesso
Admin
Admin
Avatar utente

Iscritto il: 04/09/2006, 19:08
Messaggi: 22198
Località: ex Vicchio City - now BSL
Vero Nome: Sole Oscuro
Moto: F4 1078 RR 312 RG
Ferro3 ha scritto:
Un'altra idea potrebbe essere quella di farsi produrre dischi freno già comprensivi di ruota fonica nel loro disegno... Lo spazio ci sarebbe


cosi quando per qualsiasi stupidata ti si piega la ruota fonica che costerà poco sei costretto a cambiare tutto ...
è per questo motivo che sono sempre separati

_________________
Immagine

Costanzia: non chi comincia, ma quel che persevera. - Leonardo da Vinci


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 16/12/2019, 17:01
Non connesso
8000rpm
8000rpm

Iscritto il: 25/03/2015, 17:53
Messaggi: 1767
Località: Firenze
Vero Nome: Ferruccio
Moto: F3 675 2014/RS250 95
SamuelVega ha scritto:
Ferro3 ha scritto:
Un'altra idea potrebbe essere quella di farsi produrre dischi freno già comprensivi di ruota fonica nel loro disegno... Lo spazio ci sarebbe


cosi quando per qualsiasi stupidata ti si piega la ruota fonica che costerà poco sei costretto a cambiare tutto ...
è per questo motivo che sono sempre separati

Ragionevole spiegazione in effetti, ma io intendevo proprio ricavare la ruota fonica dal disco freno, sarebbe senz'altro più resistente e meno soggetta a piegarsi... Certo se messa in corrispondenza della pista frenante andrebbe a creare problemi, ma chissà, magari adottanto un particolare disegno dei fori si potrebbero prendere dui piccioni con una fava! 8)

_________________
GAS è il contrario di SAG, bisogna chiudere il SAG e aprire il GAS!!!


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 16/12/2019, 17:23
Non connesso
8000rpm
8000rpm
Avatar utente

Iscritto il: 15/12/2006, 12:42
Messaggi: 2192
Località: Firenze
Moto: Due
Ferro3 ha scritto:
io intendevo proprio ricavare la ruota fonica dal disco freno


Così un disco freno costa un milione con tutte quelle lavorazioni e di quel materiale ! :mrgreen:

Solo loro se lo possono permettere :mrgreen:

Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 16/12/2019, 17:34
Non connesso
8000rpm
8000rpm

Iscritto il: 25/03/2015, 17:53
Messaggi: 1767
Località: Firenze
Vero Nome: Ferruccio
Moto: F3 675 2014/RS250 95
Franco ha scritto:
Ferro3 ha scritto:
io intendevo proprio ricavare la ruota fonica dal disco freno


Così un disco freno costa un milione con tutte quelle lavorazioni e di quel materiale ! :mrgreen:

Solo loro se lo possono permettere :mrgreen:

Immagine

Preciso, ma vuoi mettere sverniciare col GiEsse quelli con le supersportive! :saltellav: 8) :lol:

_________________
GAS è il contrario di SAG, bisogna chiudere il SAG e aprire il GAS!!!


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 17/12/2019, 12:20
Non connesso
Rev limiter
Rev limiter
Avatar utente

Iscritto il: 24/10/2006, 13:57
Messaggi: 23119
Località: Sanremo-BussanaVecchia-
Vero Nome: Valter Frediani
Moto: 750sr Starf75/99
….La ruota fonica viene usata per individuare la posizione di un elemento, come nel caso del mouse o per controllare il rallentamento, o bloccaggio, di un elemento nei sistemi ABS. Viene anche impiegata nei tachimetri e negli impianti di accensione per rilevare la posizione angolare dell'albero motore……
ecco :lol:

_________________
L' urlo del motore e' come le parole di un uragano. E il mondo si spacca...


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 17/12/2019, 13:00
Non connesso
8000rpm
8000rpm

Iscritto il: 25/03/2015, 17:53
Messaggi: 1767
Località: Firenze
Vero Nome: Ferruccio
Moto: F3 675 2014/RS250 95
Franco ha scritto:
Ferro3 ha scritto:
io intendevo proprio ricavare la ruota fonica dal disco freno


Così un disco freno costa un milione con tutte quelle lavorazioni e di quel materiale ! :mrgreen:

Solo loro se lo possono permettere :mrgreen:

Immagine

Quello che pensavo inizialmente era proprio come in foto, ma poi ho esteso il ragionamento, si potrebbe senza duplicare materiali e costi sfruttare direttamente i forellini della pista frenante come ruota fonica... Volendo è fattibile, basta disporli in un certo modo, tra l'altro essendo sulla superficie esterna del disco freno non c'è neppure bisogno che siano ravvicinatissimi, oppure si potrebbe comunque ottenere una lettura più dettagliata vendo più misurazioni rispetto alla ruota fonica piccolina posta vicino al perno di rotazione...

_________________
GAS è il contrario di SAG, bisogna chiudere il SAG e aprire il GAS!!!


Top
 Profilo

 Oggetto del messaggio: Re: Idea modifica disco freno Post.
MessaggioInviato: 17/12/2019, 13:49
Non connesso
8000rpm
8000rpm
Avatar utente

Iscritto il: 15/12/2006, 12:42
Messaggi: 2192
Località: Firenze
Moto: Due
Ferro3 ha scritto:
ìnon c'è neppure bisogno che siano ravvicinatissimi, oppure si potrebbe comunque ottenere una lettura più dettagliata vendo più misurazioni rispetto alla ruota fonica piccolina posta vicino al perno di rotazione...


Interessante ma forse non è un problema,anzi avere pieno-vuoto più rapidamente risponde meglio alle possibilità dei sensori che leggono adesso 1/20 di secondo ma potrebbero fare molto di più.
Piuttosto facciamo un passo avanti
Questi sono sensori passivi,in motogp utilizzano sensori attivi,che manco a dirlo saranno il futuro per vari motivi

Foto vecchia

Immagine

Un semplice disco pieno con dentro dei magnetini nord/sud

VANTAGGI DEI SENSORI ATTIVI

Rilevamento del numero di giri in condizione di arresto. Tale condizione consente già misurazioni della velocità fino a 0,1 km/h, fattore importante nei sistemi di slittamento della trazione (ASR) già al momento dell'avviamento.
I sensori che funzionano in base al principio Hall riconoscono i movimenti in avanti e in retromarcia.
La struttura del sensore è più compatta e leggera.
L'eliminazione delle ruote foniche consente una semplificazione degli snodi di trasmissione della forza.
La sensibilità ai disturbi elettromagnetici è minore.
Le variazioni del traferro tra sensore e anello magnetico non hanno effetti diretti sul segnale.
Ampia insensibilità a vibrazioni e oscillazioni termiche.


Gli articoli sono vecchi ma scritti molto bene (sono tre o quattro puntate,questa è la 4a ma in fondo alla pagina trovate il link alle altre tre) e riguardano il TCS che poi è usato per l'ABS e viceversa

A parte CORREZZIONE con 2 zeta da Zanichellata made in Guaz :mrgreen:

Immagine

https://www.giornalemotori.com/2011/08/ ... a-parte-4/
